Для панорамных окон часто выбирают внутрипольный или низкий напольный конвектор. В проекте могут рассматриваться КЗТО и европейские марки: Kampmann, Jaga, Möhlenhoff, Minib. Чтобы сравнение помогло выбрать оборудование, нужно привести мощность к одинаковым условиям, проверить совместимость с системой и посчитать стоимость полной комплектации.
Разберём, какие характеристики действительно влияют на результат. В качестве проверяемого примера сопоставим паспорт серии КЗТО «Бриз» с данными конкретного исполнения Kampmann Katherm NK. Характеристики одной модели нельзя переносить на всю продукцию страны или производителя.
Какие приборы сравнивать
Сначала определите способ установки и тип конвекции. Прибор без вентилятора и вентиляторная модель могут иметь одинаковые габариты, но отличаться мощностью, шумом, электропитанием и управлением. Для корректного сравнения берите одинаковые температурный режим и условия размещения.
| Класс | Примеры КЗТО | Что сравнивать с аналогом |
|---|---|---|
| Внутрипольный, естественная конвекция | «Бриз», «Бриз Нерж» | Мощность в одном режиме, размеры короба, решётку; европейский пример — Kampmann Katherm NK |
| Внутрипольный, с вентиляторами | «Бриз В», «Бриз В Нерж» | Мощность и шум на сопоставимой скорости, потребление, автоматику |
| Внутрипольный, серия Turbo | «Бриз В Turbo» и исполнение «Нерж» | Характеристики конкретного размера и режима вентиляторов |
| Напольный или настенный | «Элегант», «Элегант мини», «Элегант плюс» | Размеры с опорами, мощность, подключение, монтажные зазоры |
Серии и варианты исполнения представлены в каталоге конвекторов КЗТО. Название линейки не заменяет подбор конкретного размера и комплектации.
Нормативы и условия испытаний
Само обозначение ГОСТ или EN не означает, что две цифры мощности можно сравнивать напрямую. Проверяйте температурный напор, расход теплоносителя, схему подключения и метод испытаний. Для вентиляторного прибора дополнительно нужна скорость вентилятора, при которой получена мощность.
| Документ или параметр | Что он помогает проверить |
|---|---|
| ГОСТ 31311-2022 | Общие требования к водяным отопительным приборам. Заменил ГОСТ 31311-2005; введён в действие 1 сентября 2025 года |
| ГОСТ Р 53583-2009 | Методы определения теплового потока и его зависимости от расхода и движения теплоносителя |
| EN 442 / EN 16430 | Стандарт, указанный изготовителем для конкретного типа прибора. Например, мощность Katherm NK испытана по DIN EN 16430, части 1 и 2 |
| Температурный режим | Температуры подачи, обратки и воздуха; одинаковое обозначение «1000 Вт» может относиться к разным режимам |
| Паспорт и монтажная инструкция | Предельные параметры, условия эксплуатации, подключение, обслуживание и гарантия |
Действующие обозначения российских стандартов можно проверить в карточках Росстандарта: ГОСТ 31311-2022 и ГОСТ Р 53583-2009. Для проектирования и монтажа также учитывают применимые требования СП 60.13330.2020 и СП 73.13330.2016 с актуальными изменениями.
Как привести мощность к одному режиму
Для предварительного сравнения используют зависимость Q = Qн × (ΔT / ΔTн)n. Здесь Qн — мощность при исходном температурном напоре ΔTн, а n — показатель степени для конкретного прибора. Его берут из технических данных изготовителя. Если доступны готовые таблицы мощности для нужного режима, удобнее пользоваться ими.
В примере ниже ΔT вычислен по средней температуре воды: ΔT = (tподачи + tобратки) / 2 − tвоздуха. Значение n = 1,3 выбрано только для иллюстрации расчёта. Оно не является универсальным коэффициентом для всех конвекторов и режимов вентиляторов.
| Режим, °C | ΔT, K | Коэффициент от ΔT 70 K | Коэффициент от ΔT 50 K |
|---|---|---|---|
| 95/85/20 | 70 | 1,000 | 1,549 |
| 90/70/20 | 60 | 0,818 | 1,267 |
| 75/65/20 | 50 | 0,646 | 1,000 |
| 70/50/20 | 40 | 0,483 | 0,748 |
| 55/45/20 | 30 | 0,332 | 0,515 |
Прибор с исходной мощностью 1000 Вт при ΔT 70 K в режиме 75/65/20 по этому примеру отдаст около 646 Вт. Для прибора с 1000 Вт при ΔT 50 K переход к 90/70/20 даёт около 1267 Вт, поскольку температурный напор в этом режиме равен 60 K.
При большом перепаде температуры воды и в низкотемпературных системах упрощённого пересчёта может быть недостаточно: нужны расчётные данные изготовителя с учётом расхода и принятого определения температурного напора. Для вентиляторных моделей сравнивайте также одинаковые режимы управления. Подбор выполняют по теплопотерям помещения, а не только по номиналу в каталоге.
Внутрипольные конвекторы: сравнение характеристик
Ниже приведены допустимые параметры из двух конкретных источников. Таблица показывает различия по давлению, температуре и конструкции; она не доказывает равенство тепловой мощности или полную взаимозаменяемость приборов.
| Параметр | КЗТО «Бриз», естественная конвекция | Kampmann Katherm NK, арт. 145301511655 |
|---|---|---|
| Рабочее давление | До 1,5 МПа (15 бар) | До 1,0 МПа (10 бар) |
| Температура теплоносителя | До 120 °C | Температура воды на входе до 95 °C |
| Теплообменник | Медная труба, алюминиевые пластины | Медные трубы, алюминиевые ламели |
| Корпус | Стальной; для влажных помещений предусмотрена отдельная серия «Бриз Нерж» | Оцинкованный стальной короб указанного исполнения |
| Размеры | По приложению к паспорту выбранного типоразмера | 3000 × 300 × 150 мм для указанного артикула |
| Что ещё проверить | Решётка, схема подключения, расход воды и мощность выбранного размера | Те же параметры; комплектацию проверяют по спецификации |
Источники: паспорт «Бриз» и «Бриз Нерж», карточка Kampmann Katherm NK. Сведения о европейском исполнении относятся только к указанному артикулу.
Как оценивать запас по давлению
До заказа получите у проектировщика или обслуживающей организации рабочие и испытательные параметры системы. С ними сопоставляют ограничения прибора, клапанов, соединений и труб. Высокое допустимое давление расширяет возможности применения, но не защищает от любого гидроудара и не разрешает произвольную опрессовку.
Нельзя считать все европейские конвекторы пригодными только для частного дома, а все приборы КЗТО — для любой городской системы. Допуск определяется конкретной моделью и проектом. Испытательное давление и максимальная температура из разных строк документа не заменяют проверку допустимого сочетания условий.

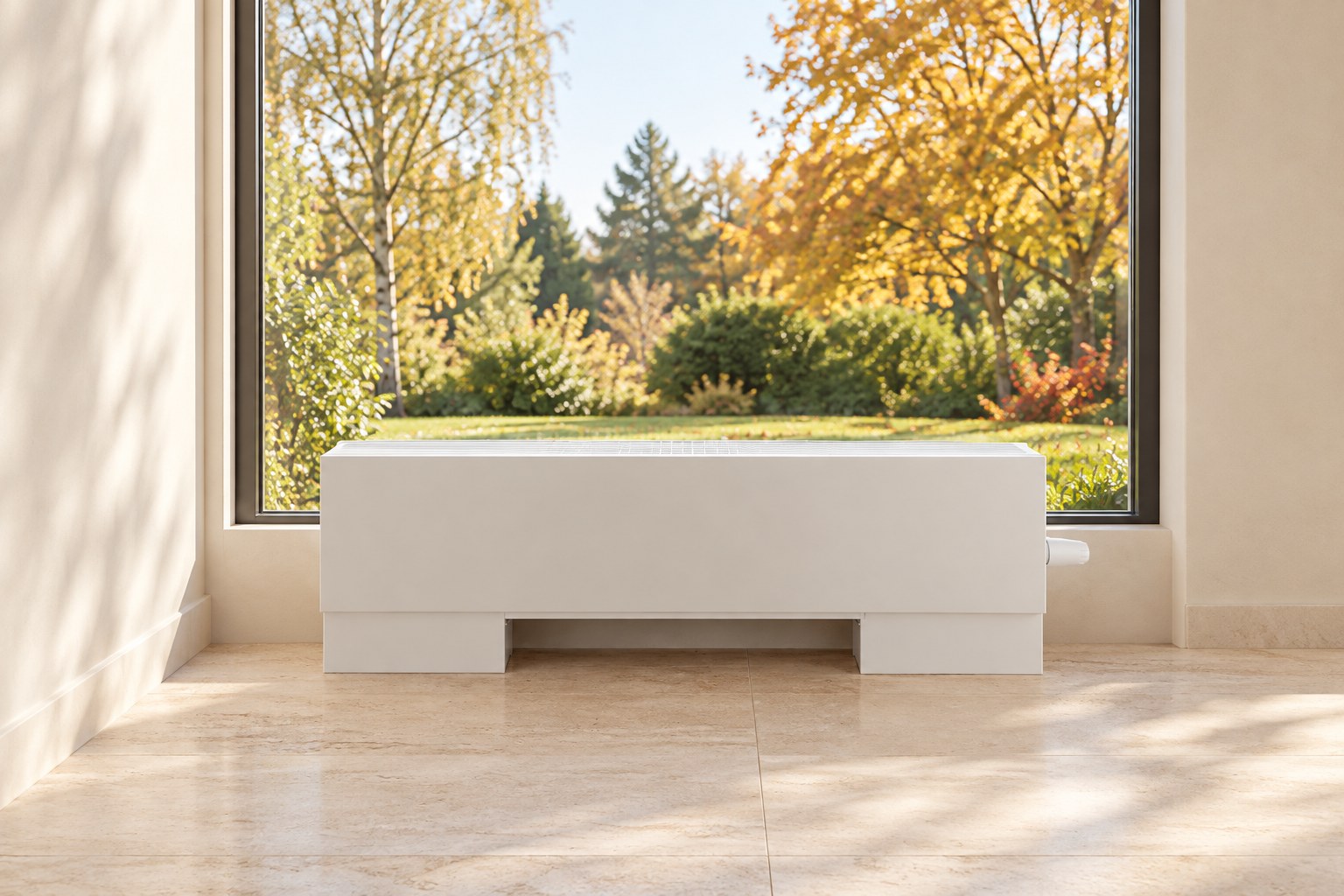

Напольные конвекторы «Элегант»: что важно в паспорте
Если устройство ниши в полу невозможно, рассмотрите конвекторы серии «Элегант». Внешний кожух закрывает теплообменник, а исполнение и опоры подбирают под монтаж. Для сравнения с зарубежным аналогом сначала проверяют мощность при одинаковом режиме и доступное место.
| Параметр | Условия |
|---|---|
| Температура теплоносителя | До 120 °C |
| Рабочее давление | До 1,5 МПа; исполнение с терморегулирующей арматурой — для двухтрубных систем до 1,0 МПа |
| Конструкция | Стальной кожух, медно-алюминиевый теплообменник; напольные и настенные варианты |
| Подключение | Нижнее; иные варианты согласуются при заказе. Внутренняя резьба G 1/2 |
| Габариты и теплообменники | По приложению к паспорту конкретного исполнения, а не по единому диапазону для всей серии |
| Условия помещения | Не предназначены для повышенной влажности и агрессивной среды |
| Гарантия | 10 лет со дня продажи или ввода в эксплуатацию в пределах гарантийного срока хранения; на встроенную арматуру и комплектующие действуют отдельные сроки |
Данные приведены по паспорту серии «Элегант», размещённому на сайте. Нельзя обещать одинаковую температуру кожуха при любых условиях: она зависит от режима отопления и монтажа. Для помещений с особыми требованиями этот параметр проверяют отдельно.
Эксплуатация и обслуживание
- Теплоноситель. Его состав должен соответствовать паспорту. Фильтрацию и водоподготовку выбирают для всей системы, а не по стране производства конвектора.
- Циркуляция. Требуемый расход и гидравлическое сопротивление учитывают в расчёте. При недостаточном расходе паспортная теплоотдача не обеспечивается.
- Влажность. Для влажных помещений выбирают специально предназначенное исполнение. У «Бриз Нерж» предусмотрены нержавеющий короб и дренажный патрубок; условия подключения дренажа определяют в проекте.
- Очистка. Решётке, теплообменнику и вентиляторам нужен доступ для обслуживания. Периодичность зависит от запылённости и инструкции изготовителя.
- Управление. Для моделей с вентиляторами заранее согласуют питание, контроллер, размещение датчиков и режим, приемлемый по шуму.
Стоимость владения: сравниваем полную комплектацию
Цена корпуса или базового прибора не равна стоимости готового отопления. Запрашивайте предложения на одну дату, в одной валюте и для одинаковой расчётной мощности. Преимущество по сроку или цене подтверждается конкретным предложением поставщика.
| Статья затрат | Что уточнить для КЗТО и европейского аналога |
|---|---|
| Оборудование | Конвектор нужного размера, решётка, опоры, крепёж, цвет и дополнительные исполнения |
| Подключение и автоматика | Клапаны, узлы, термоголовки, блоки питания и контроллеры; состав поставки |
| Монтаж | Ниша, подводка труб, электрика для вентиляторов, установка и наладка |
| Доставка и сроки | Наличие именно выбранного исполнения, изготовление, доставка, условия замены |
| Эксплуатация | Потребление вентиляторов, очистка, доступность комплектующих и сервисных работ |
| Гарантийные условия | Срок на прибор и отдельно на узлы, документы для обращения, кто выполняет обслуживание |
Как выбрать: последовательность действий
- Рассчитайте теплопотери помещения и уточните температурный режим системы.
- Выберите способ установки и тип конвекции, учитывая глубину пола и требования к шуму.
- Сравните мощность конкретных моделей при одинаковых условиях; используйте расчёт производителя.
- Проверьте давление, температуру, теплоноситель и ограничения арматуры.
- Согласуйте решётку, подключение, автоматику и доступ для обслуживания.
- Сравните полные спецификации, сроки и гарантийные условия.
КЗТО и европейские производители предлагают решения для разных проектов. Выбор становится обоснованным, когда сравниваются конкретные исполнения, а не усреднённые характеристики брендов. КЗТО «Бриз» и «Элегант» стоит включить в подбор вместе с паспортами, монтажными чертежами и расчётом мощности.
По теме: внутрипольные конвекторы как основное отопление и подбор конвекторов для панорамных окон.
