Внутрипольные конвекторы и панорамные окна: идеальное сочетание

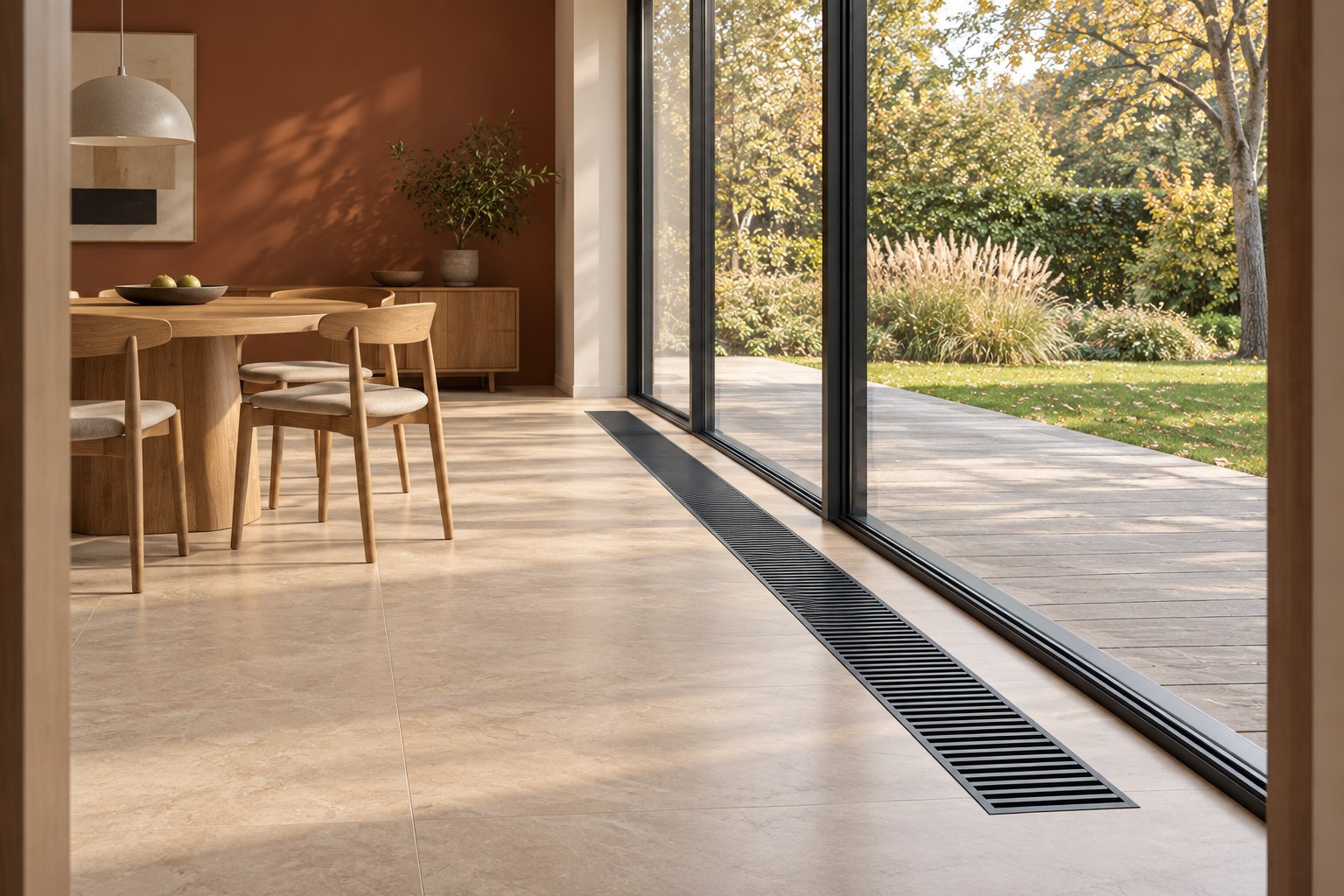

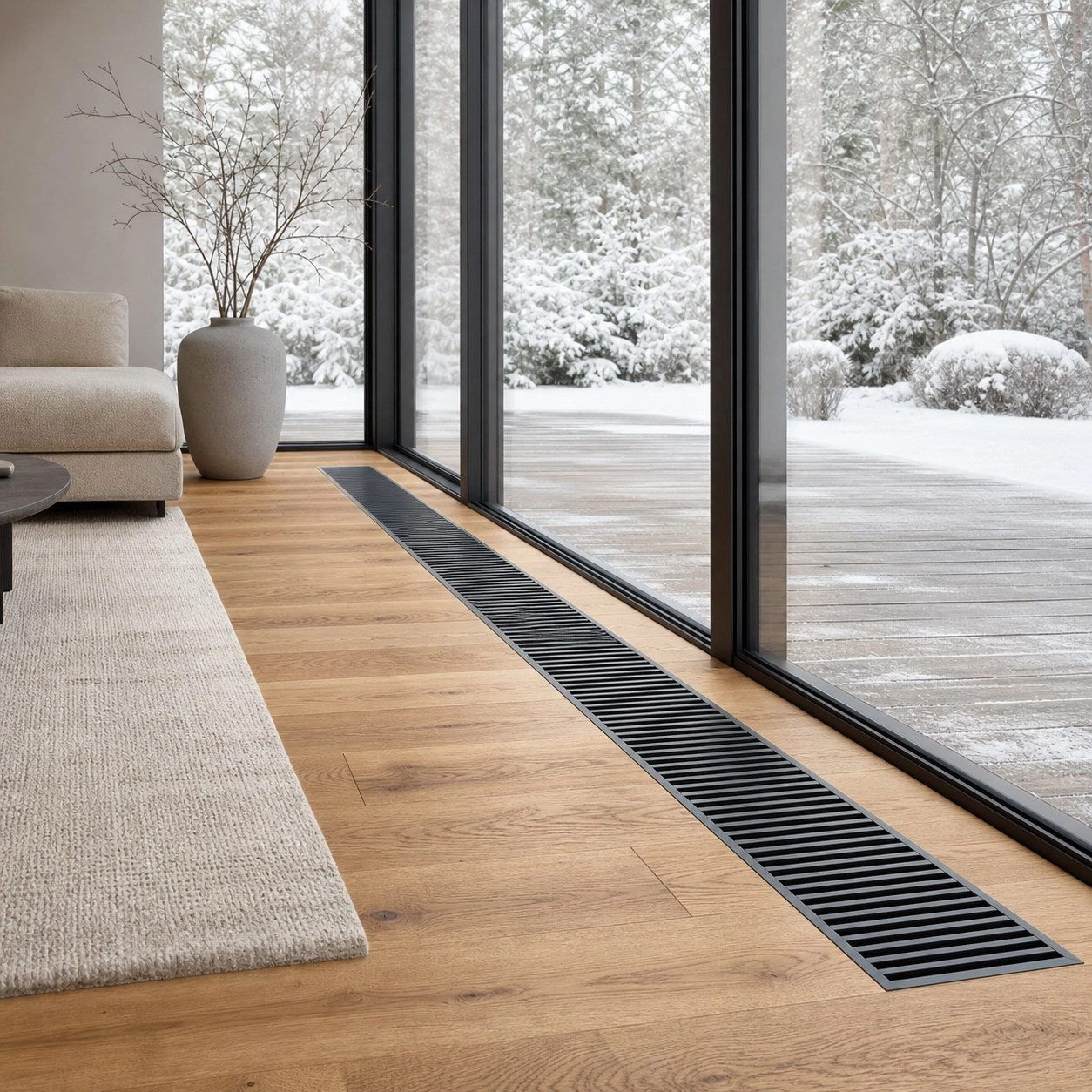

Панорамные окна открывают вид и наполняют помещение светом, но требуют внимательного подбора отопления. Внутрипольный конвектор размещается в конструкции пола и создает восходящий поток теплого воздуха вдоль остекления. В интерьере видна только декоративная решетка.

В этой статье сосредоточимся на выборе и размещении внутрипольных приборов. Сравнение с низкими напольными радиаторами есть в обзоре отопления помещений с панорамными окнами.

Почему возле большого окна бывает холодно

Теплопотери зависят от площади и теплотехнических характеристик остекления. У типичного окна сопротивление теплопередаче ниже, чем у хорошо утепленной наружной стены. Воздух у холодной поверхности остывает, опускается и растекается вдоль пола: это может ощущаться как сквозняк даже при закрытых створках.

Если внутренняя поверхность стекла охлаждается ниже точки росы, на ней появляется конденсат. Отопление помогает повысить температуру у окна, но не заменяет исправное остекление, качественный монтаж и нормальный воздухообмен. Влажность и вентиляцию нужно оценивать вместе с системой отопления.

• Учитывайте холодный нисходящий поток возле стекла.
• Проверяйте теплопотери всей комнаты, а не только оконного проема.
• Не перекрывайте путь теплого воздуха шторами и мебелью.
• При запотевании проверяйте влажность и состояние оконных примыканий.

Как работает внутрипольный конвектор

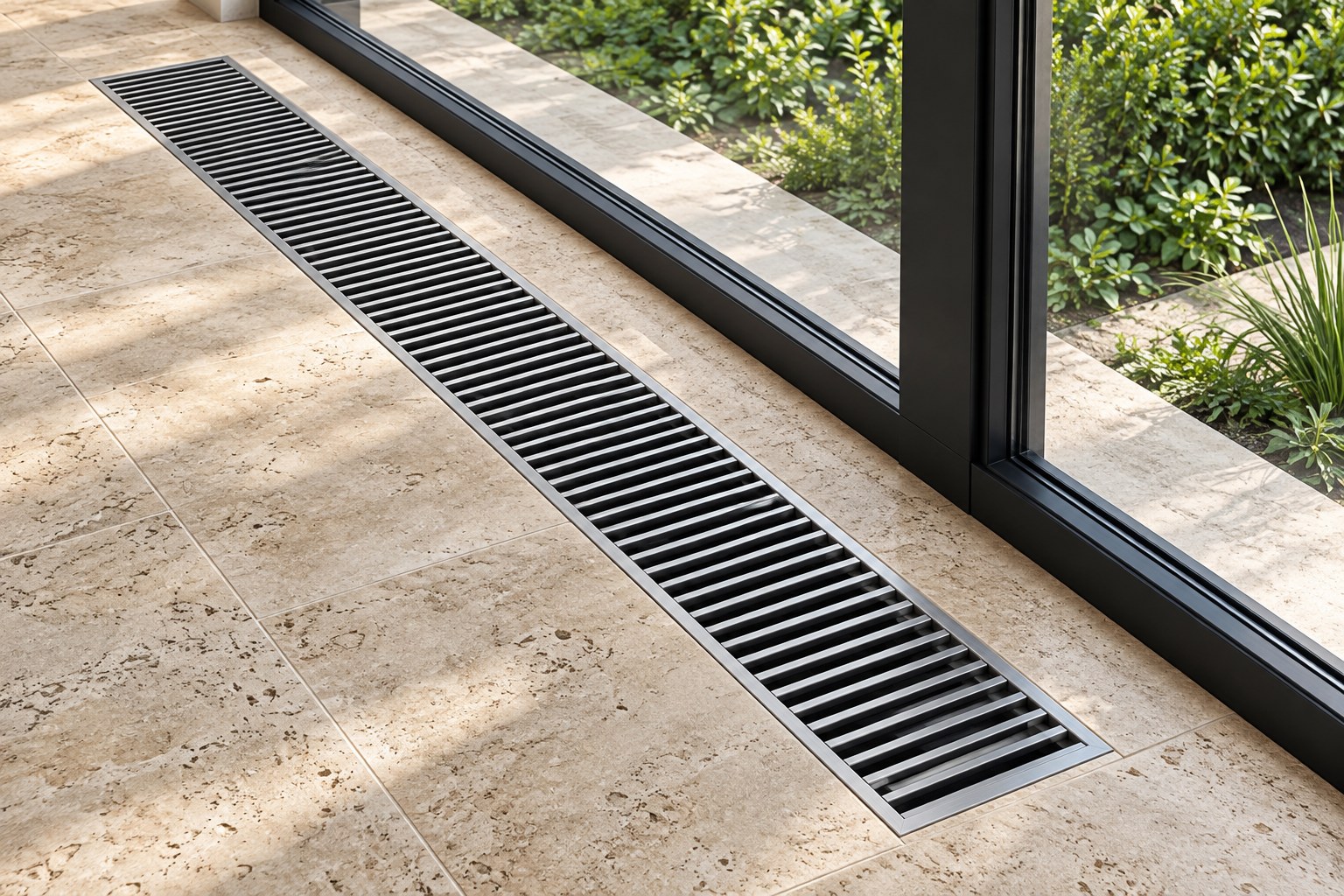

В металлическом коробе находится теплообменник из медной трубы с алюминиевыми пластинами. Теплоноситель нагревает его, воздух проходит между пластинами и поднимается в помещение. Декоративная решетка устанавливается вровень с чистовым полом.

При правильном расположении восходящий поток уменьшает влияние холодного воздуха возле остекления. Прибор может участвовать в основном отоплении или работать вместе с радиаторами и теплым полом: роль определяется расчетной мощностью.

Естественная или принудительная конвекция

В «Бриз» без вентилятора воздух движется за счет разницы плотности при нагреве. В «Бриз В» и «Бриз В Turbo» движение усиливает вентилятор. Подбор зависит от доступного места в полу, теплопотерь и требований к акустическому комфорту.

Не используйте универсальные обещания прогрева за 5–10 минут или фиксированного уровня шума для всей серии. Сравнивайте конкретные размеры и комплектацию. Модель с естественной конвекцией также может быть основным отоплением при достаточной мощности.

Как выбрать длину, глубину и мощность

Длина. Для равномерной защиты остекления важно распределить отопление вдоль его протяженности. Короткий прибор только по центру может оставлять прохладные боковые зоны. Длину и количество конвекторов назначают с учетом теплопотерь, оконных стоек, дверей и особенностей комнаты.

Глубина. Сверяйте полную высоту короба, монтажные допуски, утепление и подводку с конструкцией пола. Низкий корпус удобен при ограниченной стяжке, но при той же длине его теплоотдача может отличаться от более глубокого.

Мощность. Используйте паспортные таблицы для фактической температуры подачи, обратки и воздуха. При низкотемпературной системе может потребоваться более крупный теплообменник, несколько приборов или принудительная конвекция. Единого значения ватт на метр для всех «Бриз» нет.

Расчет также учитывает ориентацию и характеристики окон, вентиляцию и гидравлику. Общую последовательность рассматриваем в статье о расчете мощности КЗТО.

Расположение у окна и направление потока

Монтажная схема зависит от серии. В паспорте «Бриз» и «Бриз Нерж» с естественной конвекцией указан монтаж теплообменником к окну на расстоянии не менее 100 мм от стены или окна. Это конкретное требование этого паспорта, а не правило расположения вентиляторов для всей линейки.

Для «Бриз В» и Turbo сверяйте ориентацию теплообменника, вентилятора и направление воздуха с документацией соответствующей модификации. Разворачивать элементы по универсальному совету из интернета нельзя: это может изменить работу прибора.

Шторы не должны лежать на решетке или изолировать поток от комнаты. Комнатный регулятор и датчик размещают с учетом инструкции, вдали от локального перегрева внутри короба.

Что предусмотреть при монтаже

• Заранее подготовить нишу и согласовать ее с конструкцией пола.
• Выставить корпус и решетку по уровню чистового покрытия, надежно закрепить прибор.
• Предусмотреть теплоизоляцию по монтажным рекомендациям и доступ к подводке.
• Подключить через подходящую запорно-регулирующую арматуру, не деформируя трубы теплообменника.
• После подключения удалить воздух, провести испытания и оформить акт.
• На время отделки закрыть прибор защитной крышкой, сохранив предусмотренные конструкцией распорки.

Для влажных помещений предусмотрен «Бриз Нерж» с корпусом из нержавеющей стали и дренажным патрубком. Отвод попадающей в корпус влаги организуют по его паспорту. Уклон и дренаж не являются обязательным универсальным устройством любого отопительного конвектора в сухой комнате.

Нагрузку на решетку проверяют отдельно. Паспорт запрещает ставить на нее мебель, прыгать и создавать нагрузки, способные ее деформировать. Для повышенных нагрузок усиленное исполнение согласуют при заказе. Обычную решетку нельзя считать автомобильной.

Обслуживание и подбор оборудования

Съемная решетка позволяет очищать короб и теплообменник без вскрытия пола. Регулярно убирайте пыль пылесосом, аккуратно обращайтесь с алюминиевыми пластинами и контролируйте состояние соединений. Необходимость промывки водяного контура определяет специалист: это не обязательная замена обычной чистке от пыли.

Внутрипольное отопление лучше планировать вместе с остеклением и устройством пола. В kzto.online помогут подобрать серию, размеры, решетку и управление. Для сложной геометрии возможность углового или радиусного исполнения согласуют отдельно.

Условия монтажа можно проверить в паспорте «Бриз» и «Бриз Нерж».

Для подбора оборудования отправьте план помещения и параметры системы отопления на sales@kzto.online или позвоните по номеру +7 (495) 532-08-25. Специалисты kzto.online помогут выбрать размеры, подключение и комплектацию приборов КЗТО.
