Схема подключения влияет на прогрев радиатора, расположение труб и возможность обслуживания. Её выбирают вместе с моделью и разводкой системы, до вывода труб и чистовой отделки. Ошибка в направлении потока или несовместимый узел могут снизить теплоотдачу даже у правильно подобранного по мощности прибора.
Разберём боковое, диагональное и нижнее подключение, особенности однотрубной и двухтрубной систем, арматуру и монтажные расстояния. Иллюстрации показывают варианты интерьера; рабочую схему подключения берут из паспорта конкретного исполнения.
Какие документы проверить
| Документ | Для чего нужен |
|---|---|
| Паспорт радиатора и чертёж исполнения | Допустимое давление, температура, направление подачи, схема подключения и комплектность |
| Проект системы отопления | Мощность, расход, диаметры труб, арматура и настройки балансировки |
| СП 60.13330.2020 | Проектирование отопления с учётом применимых требований и актуальных изменений |
| СП 73.13330.2016 | Монтаж и испытания внутренних санитарно-технических систем |
| ГОСТ 31311-2022 | Общие технические требования к отопительным приборам |
| ГОСТ Р 53583-2009 | Методы испытаний теплового потока, включая влияние движения теплоносителя |
Паспорта и чертежи доступны в разделе документации КЗТО. Для общих требований актуален ГОСТ 31311-2022, заменивший редакцию 2005 года. Важны также инструкции выбранных клапанов и узлов: одинаковая резьба сама по себе не гарантирует совместимость.
Основные схемы подключения радиатора

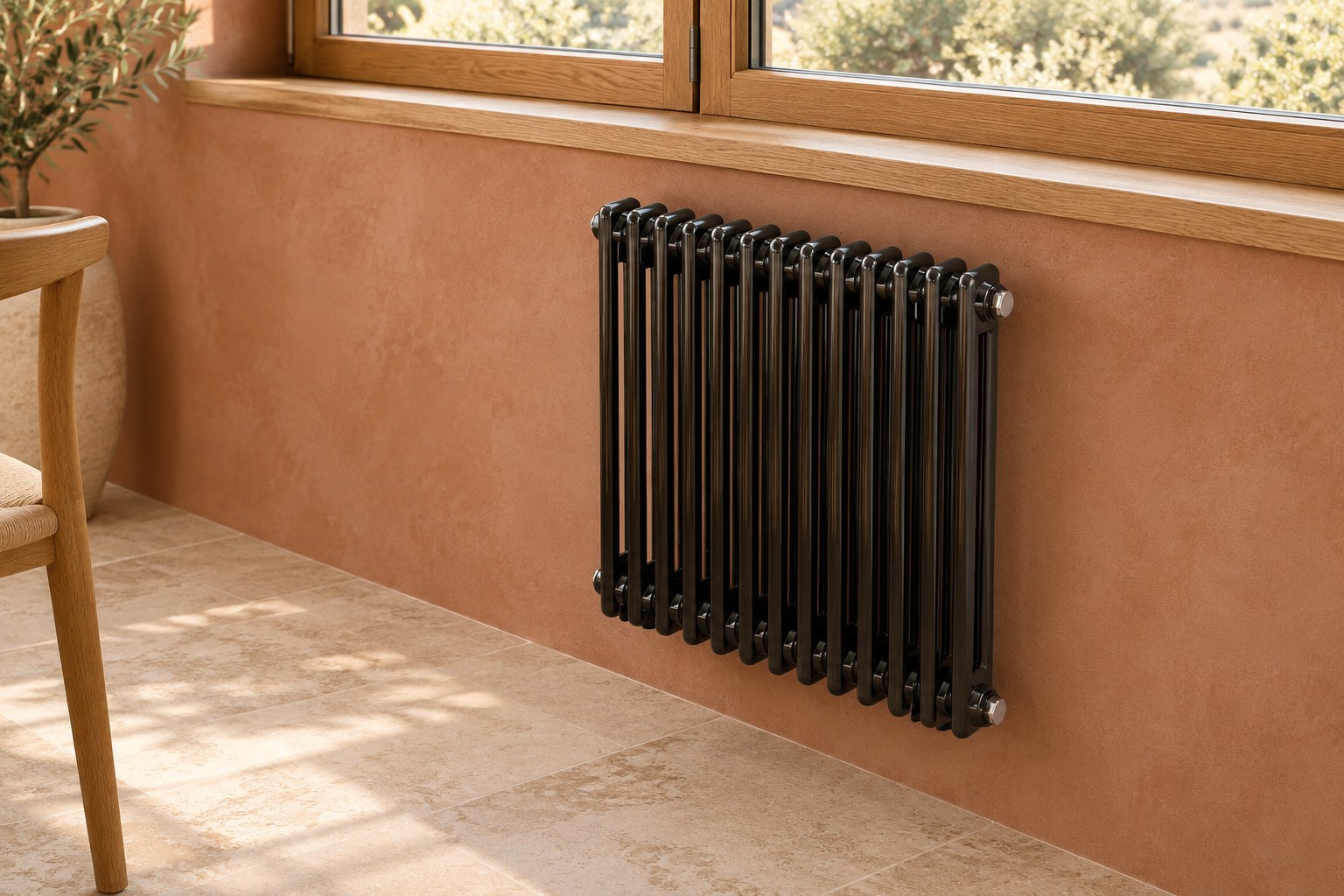

Боковое одностороннее
Обычно подача входит в верхний патрубок, а обратка выходит из нижнего с той же стороны. Такой вариант часто применяют при вертикальных стояках. Возможность замены старого прибора без переноса труб зависит от межосевого расстояния, направления подачи и конструкции нового радиатора.
Для длинного прибора равномерность прогрева проверяют по рекомендациям изготовителя; единого предела длины для всех моделей нет. Подходящие исполнения представлены в разделе радиаторов с боковым подключением.
Диагональное
Подача подключается сверху с одной стороны, обратка — снизу с противоположной. Поток распределяется по длине прибора, поэтому такая схема часто подходит для длинных многосекционных радиаторов. Однако считать её универсальной испытательной схемой и автоматически принимать теплоотдачу за 100% для любого изделия нельзя: опорные условия указывает производитель.
Нижнее седловое
Подача и обратка подключаются к нижним патрубкам с противоположных сторон. Трубы можно вывести из пола или стены, сохранив свободной верхнюю часть прибора. Возможность такой схемы и поправку к мощности уточняют для выбранной серии: произвольный запас в несколько процентов не заменяет расчёт.
Нижнее подключение через узел
В специально предусмотренном исполнении оба присоединения расположены снизу рядом. Для ряда моделей используют H-образный узел с межосевым расстоянием 50 мм. Но не каждое нижнее подключение имеет такое межосевое расстояние или встроенную распределительную трубку. До заказа проверьте чертёж, обозначение исполнения и положение подачи.
Выбрать серию можно в разделе радиаторов с нижним подключением. Узел с термоклапаном и подключение под мультифлекс — разные варианты комплектации; они требуют согласования с прибором.
| Схема | Расположение труб | Что проверить по мощности и конструкции |
|---|---|---|
| Боковая односторонняя | С одной стороны прибора | Допустимую длину, направление подачи и расчётные условия |
| Диагональная | На противоположных сторонах: сверху и снизу | Наличие нужных патрубков и схему из паспорта |
| Нижняя седловая | Снизу с двух сторон | Разрешена ли схема и какой коэффициент предусмотрен изготовителем |
| Нижняя через узел | Оба присоединения рядом снизу | Межосевое расстояние, положение подачи, тип узла и внутреннее исполнение |
| Подключение вертикального прибора | По чертежу выбранной модели | Направление потока и наличие распределительных элементов |
Универсальная таблица потерь в процентах может ввести в заблуждение. На результат влияют длина, число секций, расход воды и внутреннее устройство радиатора. Для подбора нужна мощность выбранной модели при допустимой схеме подключения.

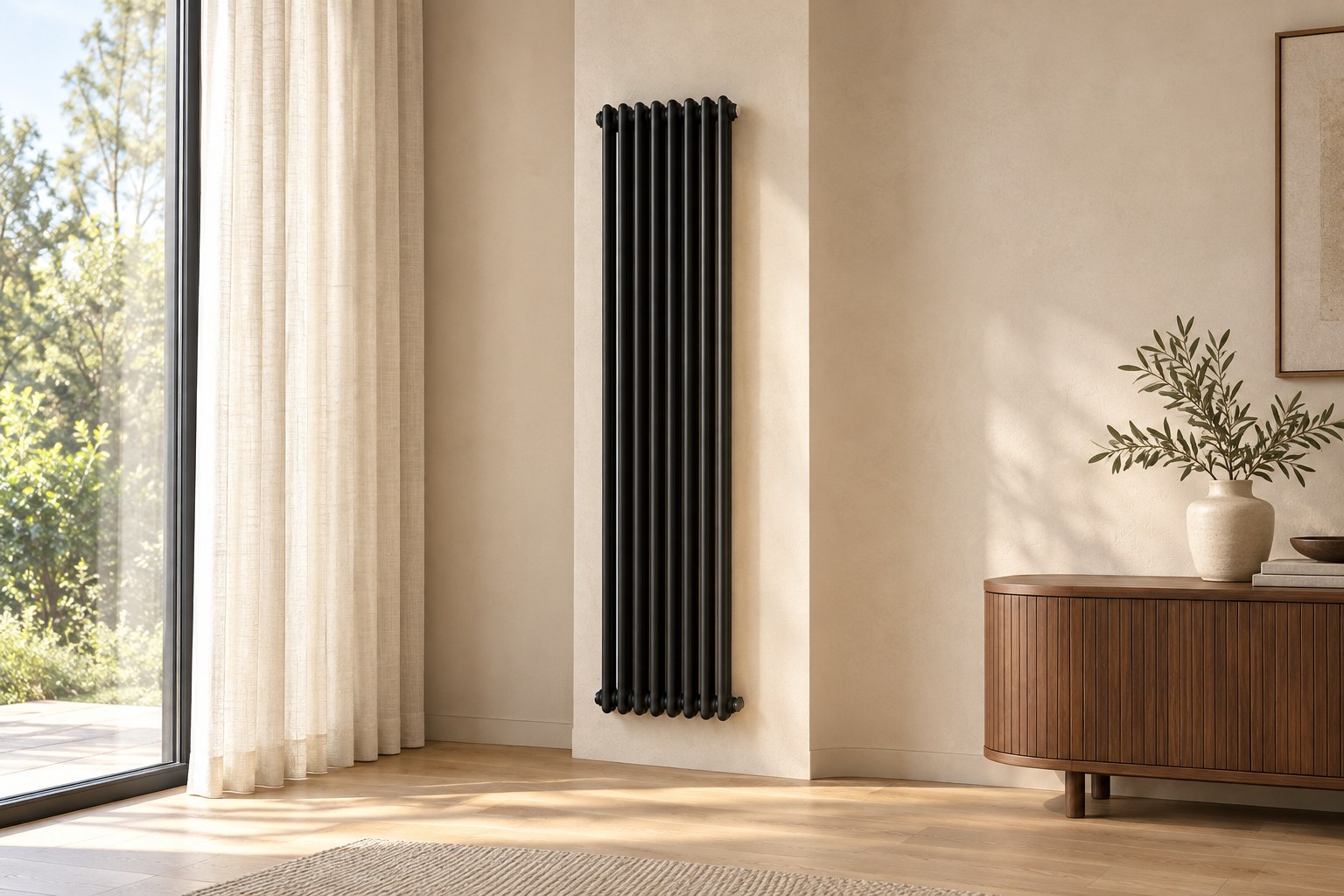

Нижнее подключение вертикальных радиаторов
Высокий радиатор позволяет использовать узкий простенок, но его подключение особенно важно согласовать до отделки. Внутренние перегородки и распределительные трубки зависят от серии: их наличие нельзя определить по внешнему виду.
Подачу и обратку подключают к точкам, указанным изготовителем. При нарушении схемы прибор может прогреваться неравномерно. Не следует самостоятельно добавлять внутренние трубки или менять местами подключения в расчёте на одинаковую работу.
Схемы разводки системы отопления
Подключение радиатора описывает вход и выход воды из одного прибора. Разводка описывает связь всех приборов в системе. Нижнее или боковое подключение само по себе не определяет, будет система однотрубной, двухтрубной или коллекторной.
| Система | Принцип | Особенности подбора |
|---|---|---|
| Однотрубная | Приборы связаны одним контуром; в схемах с байпасом часть потока проходит мимо радиатора | Учитывают изменение температуры по контуру и пропускную способность арматуры |
| Двухтрубная тупиковая | Отдельные подающая и обратная магистрали | Нужны гидравлический расчёт и балансировка ветвей |
| Двухтрубная попутная, петля Тихельмана | Суммарные пути подачи и обратки для приборов близки по длине | Может упростить балансировку, но не отменяет её и не обеспечивает саморегулирование |
| Лучевая, коллекторная | От коллектора к каждому прибору идёт своя пара труб | Удобна индивидуальная настройка; нужны место для коллектора и проект прокладки труб |
В однотрубной системе байпас позволяет сохранить циркуляцию по стояку при регулировании прибора, если такая схема предусмотрена проектом. Его размеры и расположение не выбирают произвольно. При замене радиатора в многоквартирном доме сохраняют согласованную схему и не перекрывают общий поток через стояк. Для однотрубной системы подбирают соответствующую арматуру по расчётной пропускной способности.
Узлы подключения и арматура
| Элемент | Назначение | Что согласовать |
|---|---|---|
| H-образный узел | Присоединение двух подводок и отключение прибора | Межосевое расстояние, прямое или угловое исполнение, резьбы, однотрубная или двухтрубная схема |
| Термостатический клапан | Регулирование расхода вместе с термоголовкой | Пропускную способность, преднастройку и направление потока |
| Термостатическая головка | Регулирование температуры воздуха | Совместимость с клапаном; резьба M30×1,5 и клипсовое соединение не взаимозаменяемы без проверки |
| Запорно-регулирующий вентиль | Отключение обратной подводки, настройка при предусмотренной функции | Допустимое давление, температуру и параметры настройки |
| Шаровой кран | Полное открытие или перекрытие потока | Подходящее исполнение; не использовать как замену регулирующему клапану |
| Воздухоотводчик | Удаление воздуха из прибора | Место установки и присоединительный размер по паспорту |
| Кронштейны и крепёж | Надёжное крепление радиатора | Массу заполненного прибора, материал стены и комплект производителя |
Узлы подбирают по серии и исполнению радиатора. Одинаковые внешние размеры не означают одинаковую совместимость. Термоголовка помогает ограничивать перегрев комнаты, однако фиксированный процент экономии без расчёта обещать нельзя: результат зависит от здания, системы и настроек.
Головку размещают так, чтобы она измеряла температуру воздуха комнаты. Плотная штора или экран могут создать вокруг неё локальную тёплую зону. Если обычное размещение невозможно, подбирают допустимое решение с выносным датчиком по инструкции производителя арматуры.
Монтажные расстояния
Оставьте место для движения воздуха, доступа к соединениям и уборки. У разных серий требования различаются: расстояния для одного радиатора нельзя переносить на напольный конвектор или высокую модель. Опирайтесь на паспорт и проект.
| Параметр | Пример и порядок проверки |
|---|---|
| Расстояние от пола | Для «Соло Г» паспорт рекомендует 80–160 мм. Для другой серии проверяют её собственную инструкцию |
| Зазор до подоконника | Для «Соло Г» — не менее 50 мм по паспорту |
| Зазор от стены | По кронштейнам, чертежу и требованиям выбранной модели |
| Шторы, мебель и экраны | Не должны перекрывать движение воздуха и доступ к арматуре |
| Размер прибора под окном | Определяется теплопотерями, доступной стеной и условиями размещения; процент ширины окна не заменяет расчёт |
Приведённые значения относятся к паспорту КЗТО «Соло Г». Крепёж подбирают с учётом материала основания; комплект для бетона или кирпича не следует автоматически использовать для другой стены.
Испытания после монтажа
Установку завершают проверкой герметичности и оформлением акта. Режим испытаний назначают по проекту и применимым нормам с учётом ограничений всех установленных компонентов. Заводское испытание радиатора не означает разрешения подвергать собранную систему любому давлению.
Перед пуском проверяют соединения, соответствие подачи и обратки, удаление воздуха и настройки арматуры. Резко открывать и закрывать краны не следует. Работы на действующем общем стояке согласуют с обслуживающей организацией; монтаж и испытания выполняют специалисты.
Типичные ошибки и выбор схемы
- Перепутаны подача и обратка у исполнения с заданным направлением потока.
- Узел заказан до проверки межосевого расстояния и присоединительных резьб.
- Мощность выбрана без учёта схемы подключения и реального температурного режима.
- При замене прибора изменены байпас или арматура общего стояка без согласованного решения.
- Штора закрывает термоголовку, а мебель мешает движению воздуха.
- Не предусмотрен доступ для отключения, настройки и обслуживания прибора.
| Ситуация | Что проверить в первую очередь |
|---|---|
| Квартира с вертикальными стояками | Существующую схему, направление подачи, межосевое расстояние, параметры системы и требования обслуживающей организации |
| Разводка труб в стяжке | Исполнение радиатора с нижним подключением, узел и координаты выводов до заливки пола |
| Длинный прибор | Допустимые схемы подключения и расчётную мощность по данным изготовителя |
| Узкий простенок | Размер и мощность вертикальной модели, чертёж подключения и крепления |
| Частный дом | Разводку, гидравлический расчёт, балансировку и управление отдельными помещениями |
Сначала согласуйте мощность и модель радиатора, затем способ подключения, арматуру и положение труб. Такой порядок помогает получить расчётный прогрев и удобный доступ для обслуживания. Дополнительные критерии разобраны в статье «Ошибки при выборе радиаторов отопления».
Для подбора приборов КЗТО отправьте план помещения, размеры и параметры системы на sales@kzto.online или позвоните +7 (495) 532-08-25. Поможем согласовать мощность, подключение и комплектацию.
